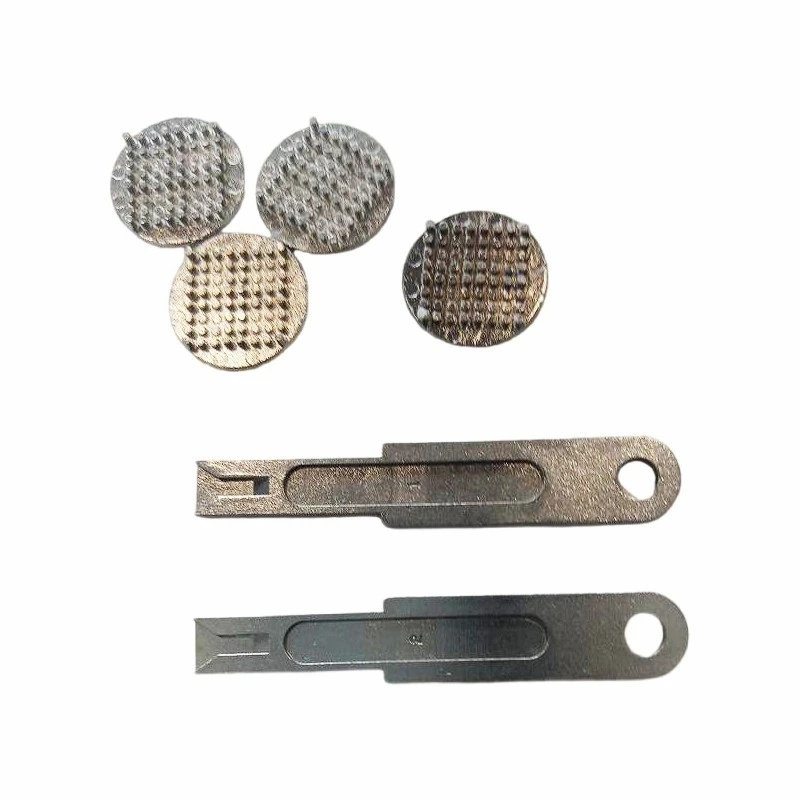

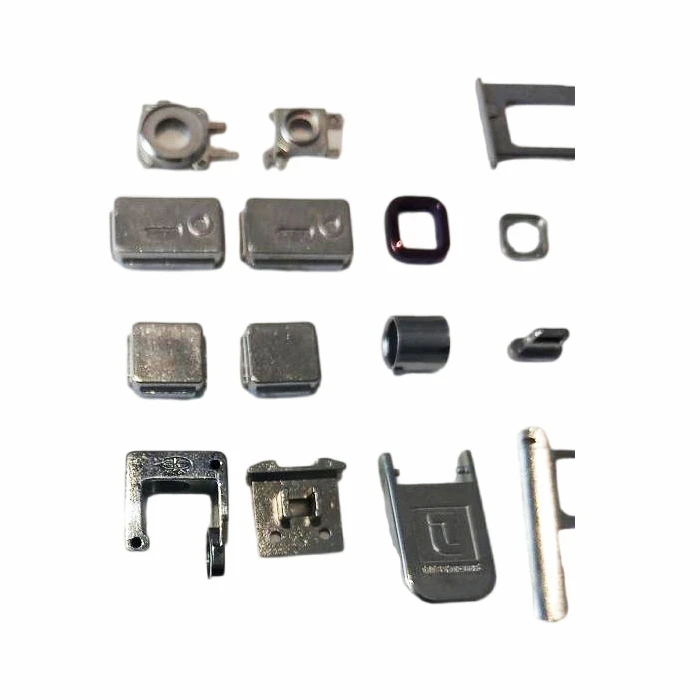

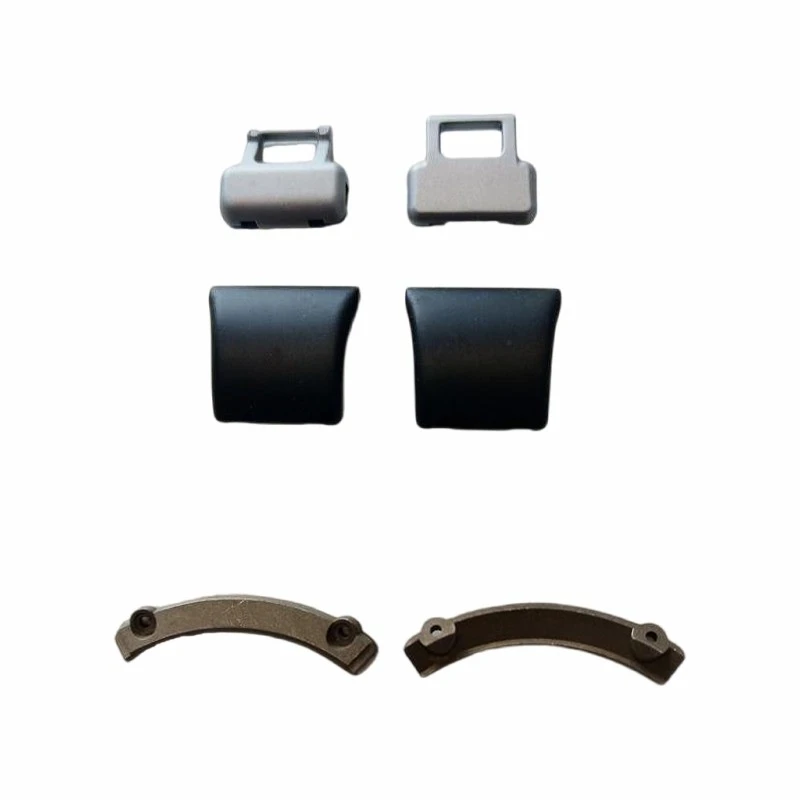

Materialkarakterer og egenskaper

Materiale	Sentrale egenskaper	Typiske applikasjoner
Fe -3 si	Høy permeabilitet, lite kjernetap	Motorer, induktorer, sensorer
Fe -50 ni (permalloy)	Ekstremt høy permeabilitet	Presisjonsmagnetiske skjold
Fe -17 co	Høyeste metningsinduksjon	Luftfartskomponenter
Fe -0. 5p	Kostnadseffektivt alternativ	Magnete kjerner, reléer
Fe-Si-al (Sendust)	Utmerket ytelse med høy frekvens	RF -komponenter, transformatorer

Viktige fordeler

Komplekse 3D -fluksveier- Aktiverer innovative magnetiske kretsdesign umulig med laminasjoner
High Density (>95%)- minimerer lufthull for overlegen magnetisk ytelse
Presisjonstoleranser- ± 0. 3% dimensjonskontroll (± 0. 1% kritiske funksjoner)
Materiell effektivitet-Produksjonen i nært netto reduserer avfall med opptil 90%
Termisk styring- 3 d kjølekanaler kan integreres i design

Tekniske spesifikasjoner

Parameter	Spesifikasjon
Relativ tetthet	Større enn eller lik 95%
Metningsinduksjon (BS)	1. 5-2. 3t (materialavhengig)
Tvang (HC)	10-100 A/m
Motstand	20-80 μω · cm
Kjernetap (ved 1T/1KHz)	10-50 w/kg
Minimum funksjonsstørrelse	0. 3mm
Overflateuhet	Ra 1. 6-3. 2μm

Typiske applikasjoner

Elektriske motorer og generatorer

Miniatyrmotorkjerner

BLDC motoriske statorer

Generator polstykker

Trinnmotorkomponenter

Kraftelektronikk

Høyfrekvente induktorer

DC-DC Converter-kjerner

Nåværende sensor ringer

Transformatorkjerner

Bilsystemer

EV ladekomponenter

Posisjonssensorer

Aktuatorkjerner

Tenningssystemdeler

Forbrukerelektronikk

Trådløse ladekomponenter

MEMS magnetiske enheter

HDD -aktuatordeler

Smarttelefonsensorelementer

Produksjonsprosess

Pulverforberedelse-høy-renhet, gassatomiserte pulver (d 50=5-15 μm)
Råstoffforbindelse - Optimalisert bindemiddelsystem for magnetisk ytelse
Presisjonsstøping - komplekse 3D -geometrier i enkeltdrift
Debinding - Kontrollert termisk/katalytisk prosess
High-temp sintring - 1200-1350 grad i hydrogenatmosfære
Annealing - Stressavlastning og optimalisering av magnetisk eiendom
Sekundæroperasjoner - Isolasjonsbelegg, maskinering om nødvendig

Kvalitetssikring

Komplett magnetisk egenskapstesting (BH -kurveanalyse)
Mikrostrukturevaluering (porestørrelse/distribusjon)
Dimensjonal verifisering (CMM og optisk måling)
Måling av elektrisk motstand
Kjernetapstesting ved forskjellige frekvenser

Hvorfor velge myk magnetisk MIM?

Design Freedom - Breakthrough Magnetic Component Geometries
Ytelsesoptimalisering - Skreddersydde komposisjoner for spesifikke applikasjoner
Miniatyrisering - muliggjør mindre, mer effektive elektromagnetiske enheter
Kostnadsreduksjon - eliminerer dyr maskinering av laminasjoner
High-Frequency Advantage - Superior performance vs. laminated steels at >1 kHz

Myk magnetstål MIM representerer en transformativ tilnærming for neste generasjons elektromagnetiske komponenter, og tilbyr enestående designfleksibilitet kombinert med utmerkede magnetiske egenskaper. Med kontinuerlige fremskritt innen materielle formuleringer og prosesskontroll, muliggjør det innovative løsninger for energieffektiv kraftkonvertering og bevegelseskontrollapplikasjoner.

Kontakt vårt ingeniørteam for å utforske hvor myk magnetisk MIM kan optimalisere din elektromagnetiske komponentytelse!
